为什么选择 VCH-S100 风量测试台
从测量精度到环境适配，从标准符合性到产线集成能力，围绕汽车空调气密性与风量分配检测的真实工况设计。
高精度测量
重复性测量精度达到 ±2%，确保汽车空调风门泄漏量与各出风口风量分配测试结果可靠、一致、可复现。
宽范围测试
支持 0~300L/min 与 0~1100L/min 两种风量量程，覆盖壳体微泄漏到大风量分配测试，量程可按需定制。
便携式设计
整机紧凑、移动灵活，可快速对接自动化测试工装，适配汽车空调生产线、下线检测与实验室多工位切换。
环境实时监测
同步采集风洞温度、相对湿度与大气压力，自动补偿空气密度差异，保证测试环境始终符合标准要求。
标准符合性
完全满足 GB1236-2000、GB/T1236、AMCA210 国家与国际标准，测试数据具备第三方权威认可依据。
多场景兼容
除汽车空调系统外，亦可扩展应用于冰箱等家电出风口的风量与泄漏品质检测，一机多用。

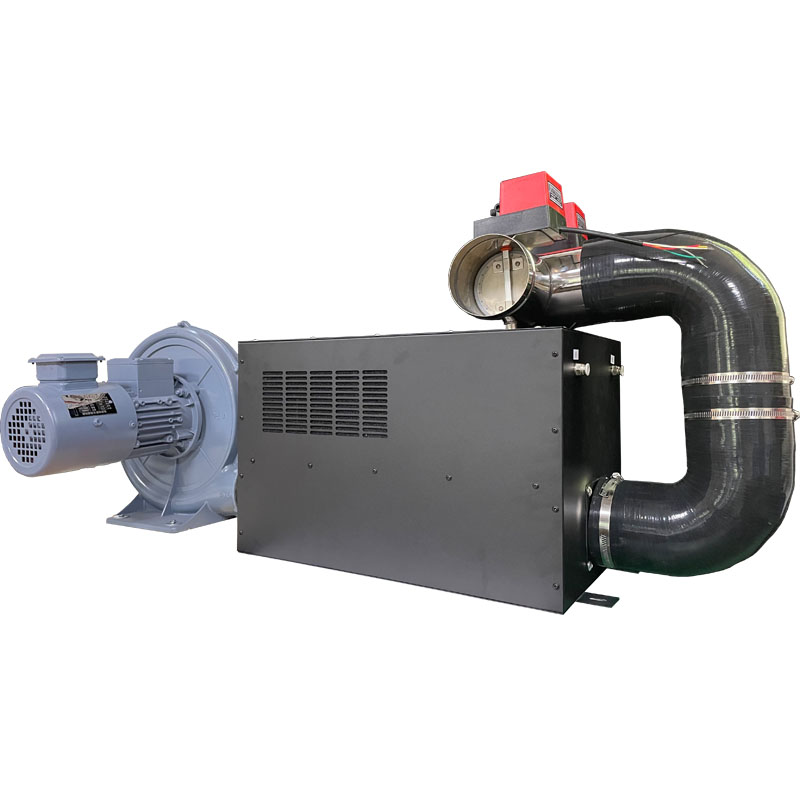

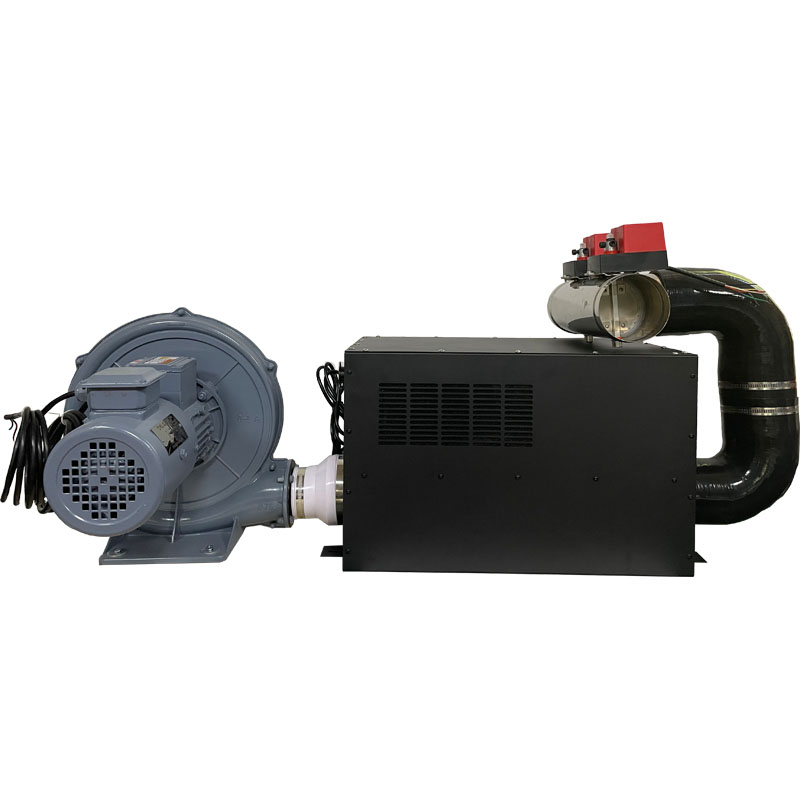

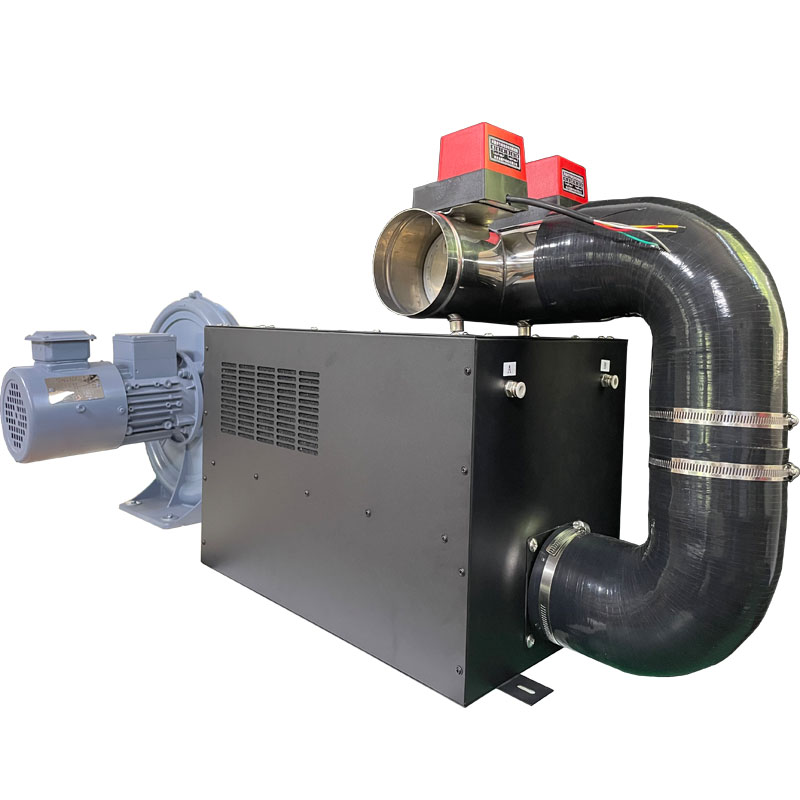

VCH-S100 实物展示
鼓风机单元、风洞主机与标准接口一体化集成，结构清晰，便于维护与现场对接。
技术规格
基本参数一览，所有指标均在出厂前完成标定并可溯源至国家计量标准。
| 设备型号 | VCH-S100 |
|---|---|
| 压力范围 | 0 ~ 1000 Pa |
| 测试精度 | ±2%（重复性） |
| 环境温度范围 | 20 ± 15 ℃ |
| 环境湿度范围 | 65 ± 20 %RH |
| 被测风量范围 | 0 ~ 300 L/min / 0 ~ 1100 L/min（可定制） |
| 执行标准 | GB1236-2000、GB/T1236、AMCA210 |
| 适用对象 | 汽车空调壳体 / 新风门 / 循环风门 / 脚部风门 / 除霜风门 / 吹面风门 / 后吹面风门 |
密封性能判定标准
当进风口静压设定为 250 Pa 时，各部件泄漏速度应满足下表限值。该标准是汽车空调风门气密性合格判定的核心依据。
| 被测部件 | 测试工况 | 泄漏速度限值 |
|---|---|---|
| 壳体泄漏 | 进风口静压 250 Pa | ≤ 3.5 L/s |
| 新风门泄漏 | 进风口静压 250 Pa | ≤ 2.0 L/s |
| 循环风门泄漏 | 进风口静压 250 Pa | ≤ 2.0 L/s |
| 脚部风门泄漏 | 进风口静压 250 Pa | ≤ 5.0 L/s |
| 除霜风门泄漏 | 进风口静压 250 Pa | ≤ 2.0 L/s |
| 吹面风门泄漏 | 进风口静压 250 Pa | ≤ 2.5 L/s |
| 后吹面风门泄漏 | 进风口静压 250 Pa | ≤ 2.0 L/s |
测试原理
设备通过调节风机风压至所需压力，在标准风洞内**测量被测空调总成的泄漏风量与各出风口分配风量，以此定量评估各风门密封性能与风量分配均匀性。
测试全过程实时采集风洞温度、相对湿度与大气压力，用于空气密度修正，确保在不同环境条件下结果仍具备横向可比性，满足 GB/T1236 与 AMCA210 的工况要求。
应用领域
面向汽车空调产业链上下游，以及需要出风口风量检测的家电行业。
汽车空调系统生产质量检测
汽车零部件供应商产品验证
研发机构性能测试与分析
质量控制部门日常检测
冰箱等家电出风口检测
